Protokoll vom 20.09.2004 Jeremias Hartinger

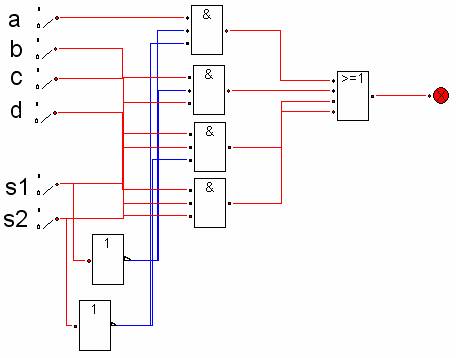

1. Lösung der Hausaufgabe, des Schaltnetzes von einem 4-Bit-1-Bit-Multiplexers
an der Tafel von Friedhelm vorgeführt

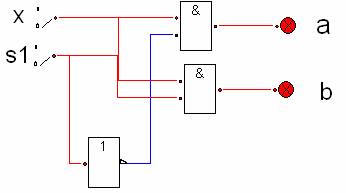

2. Definition eines DeMultiplexers:
Schaltnetz, bei dem ein Eingangssignal wahlweise genau auf einen Ausgang
geschaltet wird. (z.B 1-Bit-2-Bit-Demultiplexer)

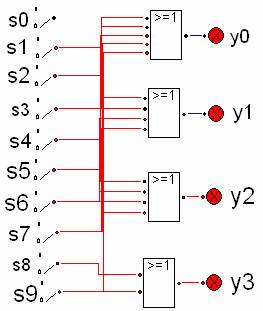

3. Einführung der Kodierschaltung
- wandelt Dezimalzahl in Dualzahl um
- jede Ziffer hat eine Steuerleitung
- vorhanden sind die Ziffern 0 bis 9
|
   Dez  |


  |


  |


  |


  |


  |


  |


  |


  |


  |


  |

   Dual  |


  |


  |


  |

|

  |

   S0  |

   S1  |

   S2  |

   S3  |

   S4  |

   S5  |

   S6  |

   S7  |

   S8  |

   S9  |

   Y3  |

   Y2  |

   Y1  |

   Y0  |

|
   0  |

   1  |


  |


  |


  |


  |


  |


  |


  |


  |


  |

   0  |

   0  |

   0  |

   0  |

|
   1  |


  |

   1  |


  |


  |


  |


  |


  |


  |


  |


  |

   0  |

   0  |

   0  |

   1  |

|
   2  |


  |


  |

   1  |


  |


  |


  |


  |


  |


  |


  |

   0  |

   0  |

   1  |

   0  |

|
   3  |


  |


  |


  |

   1  |


  |


  |


  |


  |


  |


  |

   0  |

   0  |

   1  |

   1  |

|
   4  |


  |


  |


  |


  |

   1  |


  |


  |


  |


  |


  |

   0  |

   1  |

   0  |

   0  |

|
   5  |


  |


  |


  |


  |


  |

   1  |


  |


  |


  |


  |

   0  |

   1  |

   0  |

   1  |

|
   6  |


  |


  |


  |


  |


  |


  |

   1  |


  |


  |


  |

   0  |

   1  |

   1  |

   0  |

|
   7  |


  |


  |


  |


  |


  |


  |


  |

   1  |


  |


  |

   0  |

   1  |

   1  |

   1  |

|
   8  |


  |


  |


  |


  |


  |


  |


  |


  |

   1  |


  |

   1  |

   0  |

   0  |

   0  |

|
   9  |


  |


  |


  |


  |


  |


  |


  |


  |


  |

   1  |

   1  |

   0  |

   0  |

   1  |

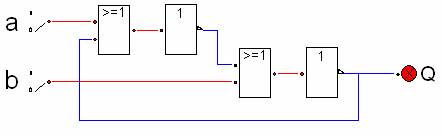

4. Einführung einer Rückkopplungsschaltung
a = setzen (1), b = rücksetzen (0)


|

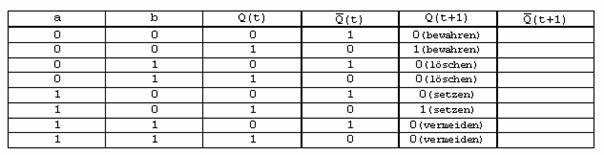

   Externer Eingang  |

   Externer Eingang  |


  |


  |


  |

|
   a  |

   b  |

   Altes “Q“  |

   Neues “Q“  |


  |

|
   0  |

   0  |

   0  |

   0  |

   Bewahren  |

|
   0  |

   0  |

   1  |

   1  |

   Bewahren  |

|
   0  |

   1  |

   0  |

   0  |


  |

|
   0  |

   1  |

   1  |

   0  |

   Löschen  |

|
   1  |

   0  |

   0  |

   1  |

   Setzen  |

|
   1  |

   0  |

   1  |

   1  |


  |

|
   1  |

   1  |

   0  |

   0  |

   Zu vermeiden  |

|
   1  |

   1  |

   1  |

   0  |

   Zu vermeiden  |



5. Definition eines Flip-Flops:
Ein FF ist ein binärer elektronischer Speicher, der 2 stabile Zustände “0“
und“1“ annehmen kann.
Ein FF wird technisch durch “NAnd“ oder “NOr“ dagestellt:

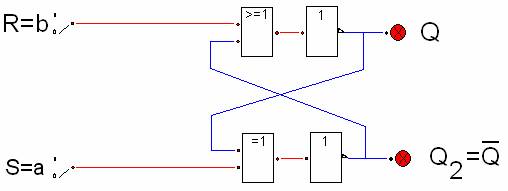

6. Der “NOr“-FlipFlop
