Festwertspeicher (Rom)



Read-Only-Memory



Daten können nur gelesen werden und bleiben auch bei einem Stromausfall erhalten. Viele Systemdateien werden im Rom gespeichert.



PROM:



Einmal programmierbarer Speicher. Das Programmieren erfolgt durch das Anlegen eines Überstroms an den Nickel-Chrom-Widerstand, der dann schmilzt.

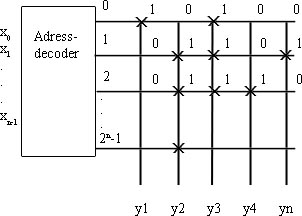

ROM:





Zahl der Datenleitungen = Wortlänge einer Speicherzelle

Kreuze = 1 gespeichert

Wortleitung mit Adresse 0 = 1010…0 gespeichert



RAM



Schreib-Lese-Speicher

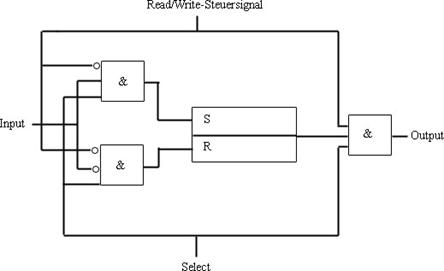

Einfachstes Beispiel: 1-Bit Speicherelement:





Read: R/W-Signal = 1

Select muss 1 sein um die Speicherzelle zu verwenden



Schaltbild:







Einführung Assembler



Aufgabe eines Compilers



Eingabe                       Delphiprogramm                      Benutzerfreundlich

                                               ↓

Lexikalische                                                                erkennt Schlüsselwörter

Analyse                       Scannen                                  à Zeichenfolgen werden Symbole

                                               ↓



syntaktische                 Parser                                     Überprüft den Syntax z.B. ob es zu jedem

Analyse                                                                      Begin ein end gibt

                                               ↓

semantische                 Codeerzeugung

Analyse

                                   à Maschienensprache

                                     à duale Verschlüsselung

                                       à Maschienennahe Sprache

                                         à Assembler                                Prozessorunabhängig





Wir machen Computersimulation mit Cosi.

Geht auf von-Neumann-Rechner zurück (Soll als Hausaufgabe wiederholt werden)



Prozessor: Rechenwerk + Steuerwerk



Rechenwerk:    ALU (Arithmetic logic unit) führt die vier Grundrechenarten aus.

                        Benötigt Akkumulator (sammelt Rechenergebnisse)

                        Vor der Rechnung steht der Operand später das Ergebnis drin.

                        Benötigt noch einen zweiten Operanden



Steuerwerk:     1. SAR Speicher-Adress-Register

                        Im SAR steht die Adresse, die Gerade geöffnet ist.



                        2. BZ Befehlszähler

                        Adresse der Speicherzelle in der der nächste auszuführende Befehl steht.



                        3. BR Befehlsregister

                        Aktueller Befehl
